D1003 Проект дома из кирпича

к каталогу проектов

D1003

112 м²

Стоимость проекта

28 000 ₽

В стоимость входит

Комплект архитектурно-строительных чертежей (АС)

Посмотреть дополнительные опции

Купить проект

Вопрос по строительству

О проекте Состав проекта

Планы помещений

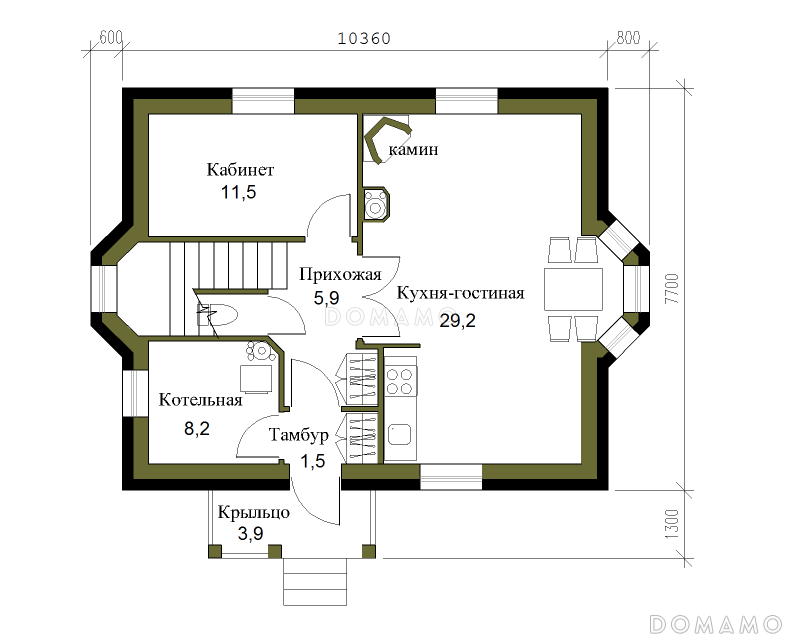

План 1 этажа

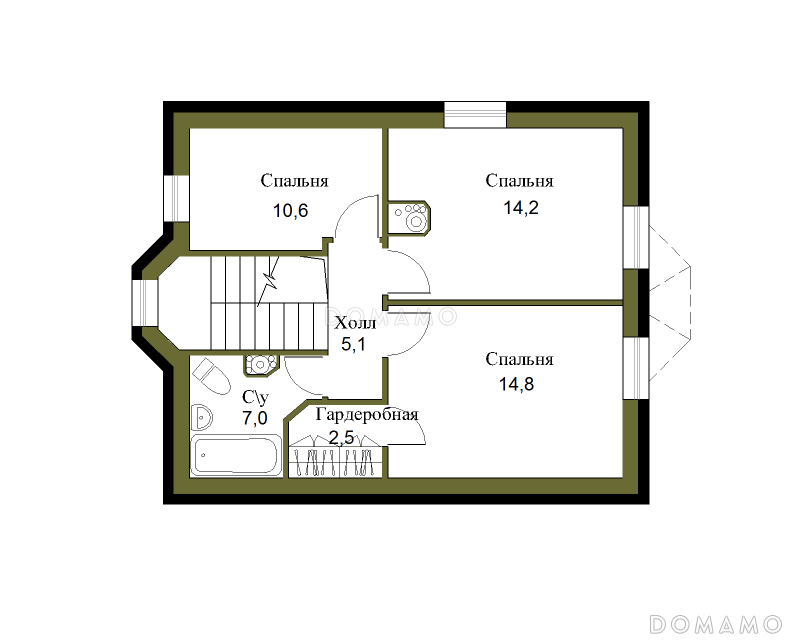

План мансардного этажа

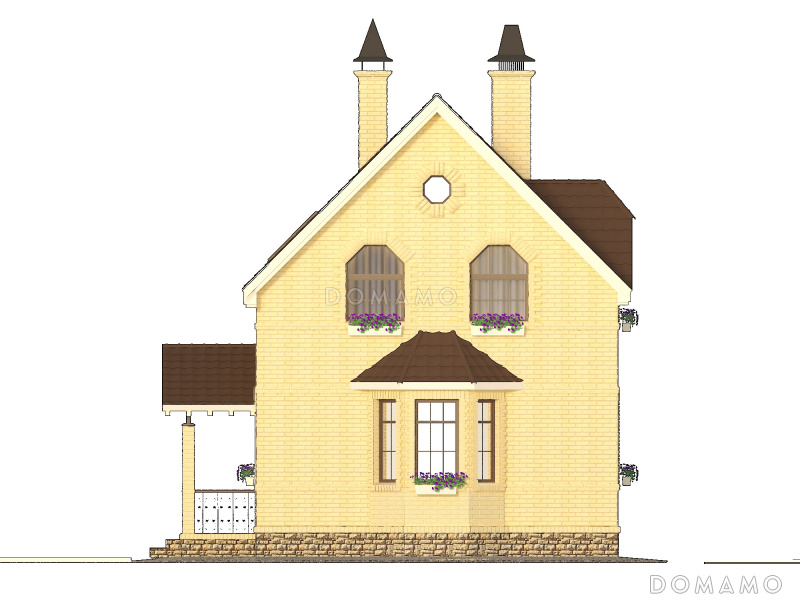

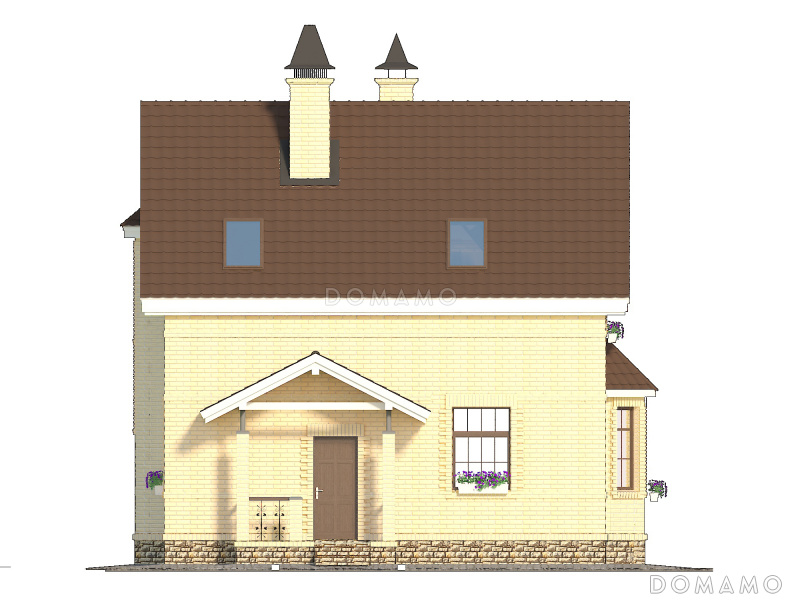

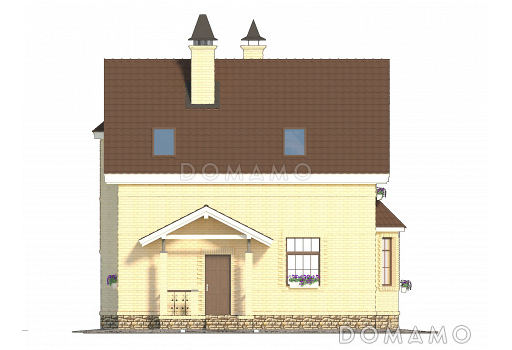

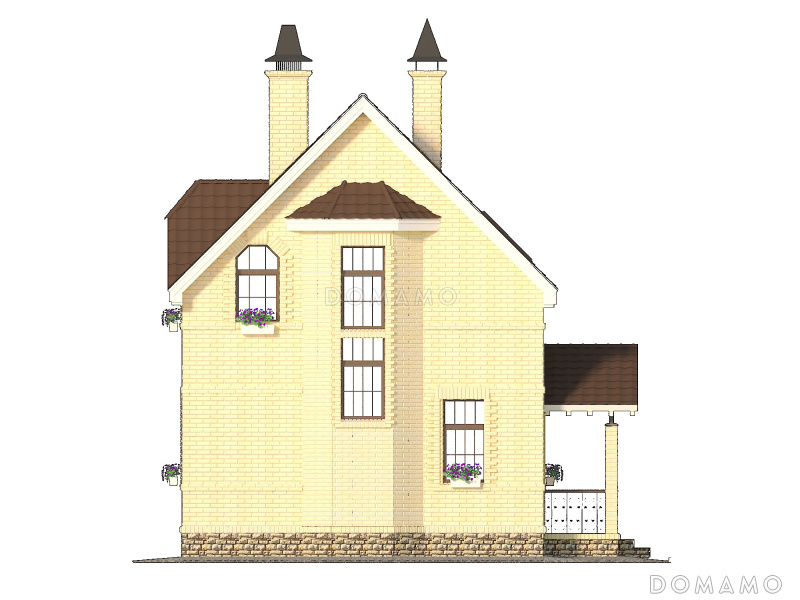

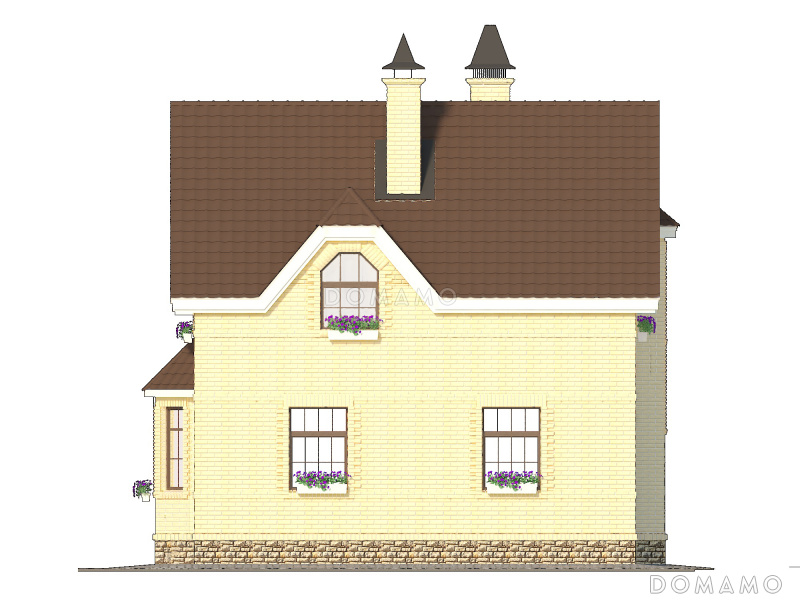

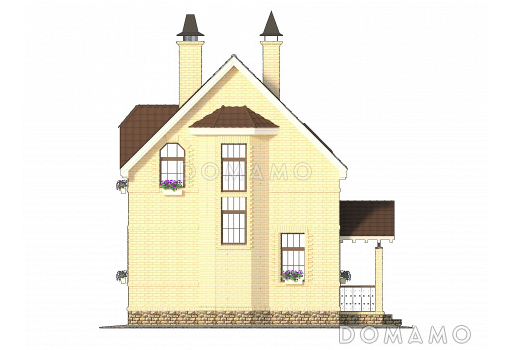

Фасады

Технические характеристики

Общие

Материал стен

Кирпич

Общая площадь

112 м²

Жилая площадь

72.3 м²

Площадь застройки

84.6 м²

Количество жилых комнат/спален

Этажи

1 этаж + мансарда

Гараж

Нет гаража

Подвал / цокольный этаж

Без подвала

Ширина дома

7.76 м

Длина дома

10.36 м

Высота в коньке

9.7 м

Кровля

Натуральная черепица

Облицовка внешних стен

Облицовочный кирпич

Толщина несущих наружных стен

375 мм

Межэтажные перекрытия

Монолитные

Внутренние не несущие перегородки

Каркасно-обшивные

Фундамент

Свайный

Терраса

Без террасы

Стиль

Европейская усадьба

Дополнительные

Мансардные окна

Есть

Камин

Есть

Сауна/баня внутри

Нет

Площадь гостиной

20 м²

Площадь кухни

29.2 м²

Количество санузлов

Окно в ванной комнате

Есть

Котельная

Есть

Кабинет

Есть

Хозяйская гардеробная

Есть

Кладовая

Входит в стоимость

Цена, руб.

Сроки, дней

Комплект архитектурно-строительных чертежей (АС)

Входит в стоимость

Готов к отправке

Марка, №№ листов		Наименование чертежей и спецификаций
ОЧ-1		Общая часть: общие пояснения, объемно-планиров. показатели
АС-	1.	Общие данные: состав архитектурно-строительного. раздела. Условные обозначения
АС-	2.	Общие данные: указания по производству работ; расходы основных строительных материалов
АС-	3.	Общий вид
АС-	4.	Фасад по оси А
АС-	5.	Фасад по оси 1
АС-	6.	Фасад по оси В
АС-	7.	Фасад по оси 4
АС-	8.	План 1 этажа
АС-	9.	План 2 этажа
АС-	10.	Разрез 1-1
АС-	11.	Разрез 2-2
АС-	12.	Разрез 3-3
АС-	13.	План подошвы фунд ростверков между отм. –1.000 и –0.750
АС-	14.	План внешних фундаментных ростверков, и внутреннего фунд. ростверка
АС-	15.	План фунд. плиты с отм. верха 0.000
АС-	16.	Сечение фундаментных конструкций А-А. Типовые каркасы ростверков и подошвы
АС-	17.	Сечение фундаментных конструкций Б-Б.
АС-	18.	Сечение фундаментных констр. В-В. Типовой каркас роств. АКР-1.
АС-	19.	Расход арматуры на фунд. конструкции. Расход бетона. Указания по заливке фундамента
АС-	20.	Сечения перемычек над проемами 1,2 этажей.
АС-	21.	План перемычек над проемами 1 этажа
АС-	22.	Спецификация перемычек.
АС-	23.	Спецификация оконных и дверных блоков.
АС-	24	ИСКЛЮЧЕН
АС-	25	Устройство пола 2-го этажа.
АС-	26-1	План плиты перекрытия
АС-	26-2	Сечение по плите перекрытия. Спец. Арматуры на плиту перекрытия.
АС-	27	План стропил
АС-	28	План кровли
АС-	29	Указания по монтажу покрытия. Специфик. Кров. мат-лов и комплектующих
АС-	30	Спецификация эл-тов стропильной с-мы, и каркасных стен мансарды
АС-	31	Основная стропильная ферма СФ-1.
АС-	32	Укороченные стропила по оси 3: узлы, сечение
АС-	33	Стропила козырька над лоджией: узлы, сечения
АС-	34	Вальма – сечение. Стропила крыльца - сечение
АС-	35	Фонарные окна кровли: узлы и сечения
АС-	36	Указания по кладке стен. Типовая конструкция стен, «пирог» кровли.
АС-	37	Стена по оси «1».
АС-	38	Стена по оси «4».
АС-	39	Стена по оси «А».
АС-	40	Стена по оси «Б».
АС-	41	Стена по оси «В».
АС-	42	Эскизы труб-дымоходов
АС-	43	ППР по выводу дымовых каналов на кровлю.
АС-	44	Указание по монтажу цем.-песчаной черепици – начало.
АС-	45	Указание по монтажу цем.-песчаной черепици – продолжение.
АС-	46	Указание по монтажу цем.-песчаной черепици – окончание.

Опции проекта вы можете дозаказать в корзине при оформлении заказа

Дополнительные опции

Готово к продаже

	Цена, руб.	Сроки, дней
Паспорт рабочего проекта	5 000 ₽	3 рабочих дня	купить
Дополнительная копия проекта формата А3	4 000 ₽	Готов к отправке	купить
Электронная копия проекта (скан распечатанной версии)	4 000 ₽	3 рабочих дня	купить
